精密沖床平衡器的作用及平衡點的設定
發布時間：2012-03-29 11:20:33 發布人： 來源：晉志德機械
-
談到?jīng)_床平衡器的作用，我們就必須從沖床的傳動原理談起，沖床動力來源于主電機，主電機透過V型皮帶連接來帶動飛輪產生能量，再經由沖床傳動軸，大齒輪，曲軸，連桿而傳至沖頭來完成沖壓動作。沖床在運轉過程中，由于傳動結構轉動則必然產生慣性，從而導致各傳動件因為間隙的關系而產生撞擊、振動，這時就必需經由平衡器來平衡此慣性，這就是平衡器的主要作用。平衡器通常位于沖床頂部（對于大多數精密沖床來講，沖床兩側的氣缸即為平衡器），當沖床運轉時行程從下往上時平衡器起到一個幫拉作用，平衡滑塊和模具的重量，消除或減少綜合間隙，使導路不會發生偏移起到平衡作用，特別是在沖床使用大模具沖壓時減少了主馬達的使用功率已達到省電目的。
沖床常用的平衡器有兩種：
一、沖床彈簧式平衡器：具有當彈簧等零件發生破損時，避免其零件飛散的構造。
二、沖床氣壓式平衡器（大多數精密沖床采用此種，又稱為平衡氣缸）：
1、具有當活塞等零件發生破損時，防止其零件飛散之構造。
2、在沖床制動裝置未動作時，使沖頭及其附屬裝置維持在行程的任何位置，并具有在氣壓低于設定壓力時，自動停止滑塊等動作的構造，安全性能更高。
作為專業沖床生產商，晉志德機械特別強調，平衡器很重要，但需注意實際使用時必須要設定好平衡器的壓力，找準平衡點壓力，這樣才能確保整個沖床的性能穩定。
下面就仔細介紹一下，沖床平衡器平衡點的設定方法：
平衡器空壓設定基準:
沖床基準平衡點的確定方法：
*固定值(設計面決定) *總合間隙(滑塊位移變化曲線判定) *滑塊調整電流值，主電機運轉電流值(電流變化判定) *技術指示 一般以沖頭位移變化曲線判定
力的控制：
通過平衡器空氣壓力大小的控制來改變施力大小
W=PXA W:沖頭，連桿，平衡器活塞等運動部份重量 + 設計上大上模重量 P:使用空氣壓力 A:汽缸的活塞面積
沖床平衡點測定的條件方法：
1、滑塊停于下死點
2、平衡器壓力完全排除
3、量表架設并歸零
4、記錄各平衡器空氣壓力下之量表讀值

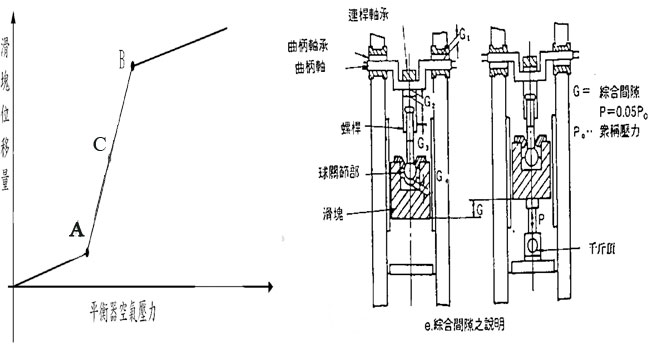

沖床的平衡點：記錄滑塊位置變化與平衡器空氣壓力相對應的關系，由沖頭位移曲線的變化來決定平衡器空氣壓力設定值。
晉志德沖床平衡器能力線圖使用說明:
在晉志德每一臺沖床的平衡器壓力表附近的機身上均有張貼平衡器能力線圖標牌 (右圖示)，標牌上X 軸表示空氣壓 力值( kg/cm2)，Y 軸表示上模重量值 ( tons )。當沖頭底面已掛上模具時， 以上模重量值對照空氣壓力值后，調整平衡器調壓閥使平衡器壓力表的空氣壓力與與標牌標示壓力相吻合，這樣即可確保沖頭運轉的平衡，確保沖床精度的穩定。 |
 |
|
